Реклоузеры

Реклоузер (или автоматический пункт секционирования) представляет собой простое коммутирующее устройство, предназначенное для защиты воздушной линии электропередачи от аварийных ситуаций.

В отличие от обычных предохранителей, реклоузер наделен своего рода интеллектом, позволяющим ему не просто отключать линию в случае аварии, но и поддерживать работоспособность системы электроснабжения в случае кратковременного выхода параметров за допустимые пределы.

Эти особенности реклоузера вместе с его способностью работать длительное время (несколько лет) без вмешательства человека привели к тому, что сетевые компании стали требовать установки реклоузеров на все отходящие линии конечных потребителей.

Конструкция реклоузера

Конструктивно реклоузер состоит из трех основных элементов:

  1. Быстродействующего вакуумного выключателя с временем срабатывания менее 0,1 с (что принципиально для быстрого отключения линии в случае аварийной ситуации, например, короткого замыкания)
  2. Датчиков тока и напряжения, регистрирующих параметры линии. В качестве таких датчиков длительное время выступали трансформаторы тока и напряжения, однако в последние годы постепенно на смену им приходят комбинированные преобразователи тока и напряжения - датчики Роговского
  3. Устройства релейной (РЗА) или микропроцессорной (МПЗ) защиты, которая, получая данные от датчиков тока и напряжения, выдает вакуумному выключателю команду на включение/отключение в зависимости от сложившейся ситуации

Первопроходцем создания реклоузеров в нашей стране была компания "Таврида Электрик", разработавшая коммутирующее устройство на базе вакуумного выключателя, созданного первоначально для применения на подводных лодках.

В настоящее время эта компания по-прежнему является лидером рынка, выпуская реклоузеры РВА/TEL. Эти реклоузеры обладают выдающимися техническими характеристиками, однако они сравнительно дороги и обладают избыточной функциональностью.

Широкое использование реклоузеров конечными потребителями вызвало к жизни появление более простых и доступных реклоузеров. В настоящее время уже более десятка компаний предлагают реклоузеры собственной конструкции.

Каждый производитель маркирует реклоузеры по-своему: РВА - реклоузер вакуумный автоматический, ПСС - пункт секционирования столбовой, АПС - автоматический пункт секционирования, ПСВЛ - пункт секционирования воздушных линий, и даже К-112 - в память об аналогичных устройствах, существовавших во времена СССР.

Между тем, реклоузеры РВА/TEL (Таврида Электрик) имеют принципиальное отличие от всех остальных реклоузеров - в качестве датчиков тока и напряжения в них применяются не традиционные трансформаторы тока и напряжения, а датчики Роговского, встроенные в проходные изоляторы. Датчик Роговского представляет собой тороидную катушку, которая выполняет одновременно функции трансформатора тока и трансформатора напряжения. Таким образом удается добиться уникальных массо-габаритных параметров реклоузера, однако, обратно стороной является высокая стоимость устройства.

Включение реклоузера в линию

Коммутирующие функции реклоузера обеспечивает вакуумный выключатель. Для функционирования вакуумного выключателя и устройства защиты, управляющего выключателем, требуется оперативное питание, которое реклоузер получает от самой линии, к которой подключен. Все системы реклоузера запитываются от трансформатора собственных нужд, понижающего напряжение линии до требуемого значения (как правило, до 220 В).

В зависимости от схемы организации электроснабжения (кольцевая, двойная магистральная, магистральная, радиальная) используемые в электрической сети реклоузеры могут быть двух типов: с односторонним питанием или с двухсторонним питанием.

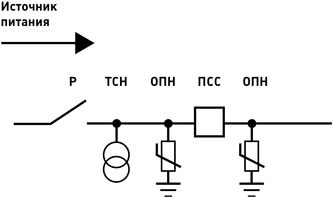

Реклоузер с односторонним питанием получает оперативное питание от одного трансформатора собственных нужд (ТСН), подключенного со стороны источника питания (рис. 1). Это наиболее распространенный тип реклоузера, предназначенный для защиты линии конечного потребителя.


Рис. 1

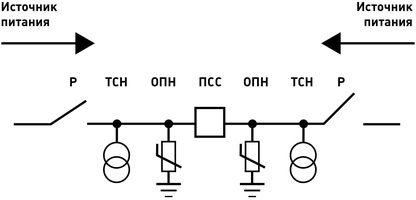

Реклоузеры с двусторонним питанием (ПСС2 или 2ПСС) применяются, как правило, на магистральных (кольцевых) линиях для селективного отключения поврежденного участка или для автоматического ввода резерва. Реклоузер с двухсторонним питанием (рис. 2) может получать оперативное питание от любого из двух трансформаторов собственных нужд, установленных по разные стороны от реклоузера.


Рис. 2

Функциональные возможности реклоузеров

Функциональные возможности реклоузера определяются оборудованием, устанавливаемым в шкафу управления ШУ.

Реклоузер, не оснащенный блоком релейной (РЗА) или микропроцессорной (МПЗ) защиты и автоматики предназначен для коммутации линии в ручном режиме без применения автоматики.

Оснащенный блоком РЗА, реклоузер ПСС-10 в части защит осуществляет следующие функции:

  • токовая отсечка;
  • направленная/ненаправленная защита максимального тока;
  • направленная защита от замыканий на землю;
  • защита минимального напряжения;
  • защита максимального напряжения;
  • автоматическое повторное включение (до 4-кратного);
  • автоматическая частотная разгрузка;
  • восстановление нормального режима;
  • дистанционная защита;
  • защита от обрыва фаз;
  • измерение электрических характеристик;
  • защита от однофазных замыканий на землю;
  • определение места повреждения;
  • частотное автоматическое повторное включение.

С помощью реклоузеров могут быть реализованы как простые защитные функции, так и более сложные алгоритмы автоматизации сетей 6-10 и 35 кВ.

Реклоузеры с функцией учета электроэнергии ПССУ

При выдаче технических условий на подключение потребителей к сетям электроснабжения сетевые компании все чаще требуют установки на границе балансовой принадлежности сетей не только устройств защиты - реклоузеров (ПСС), предохранителей-разъединителей), но и приборов учета - пунктов коммерческого учета электроэнергии (ПКУ). Однако, установка двух похожих устройств - ПСС и ПКУ - требует существенных затрат, поэтому вполне естественно объединить их в одном комбинированном устройстве - пункте секционирования с функцией учета электроэнергии (ПССУ).

Отметим, что далеко не все реклоузеры допускают такой "симбиоз". В частности, реклоузеры, использующие вместо трансформаторов тока и напряжения датчики Роговского (например, РВА/TEL "Таврида Электрик"), принципиально не могут быть использованы для целей коммерческого учета электроэнергии. В этом случае приходится, как и ранее, использовать два устройства - реклоузер и ПКУ.

Реклоузеры с функцией учета электроэнергии ПССУ используют трансформаторы тока как для контроля параметров линии, так и для учета электроэнергии. При этом ПССУ, как и ПКУ, может подключаться по схеме 2ТТ-3ТН или 3ТТ-3ТН (реже - 2ТТ-2ТН).

Комплектность поставки

В состав стандартного комплекта поставки входит следующее оборудование:

  1. Коммутационный модуль (КМ);
  2. Шкаф управления (ШУ);
  3. Соединительный кабель;
  4. Монтажный комплект для установки реклоузера на одну или две опоры (МК);
  5. Паспорт;
  6. Техническое описание;
  7. Инструкция по монтажу;
  8. Компакт-диск с программным обеспечением для терминала релейной защиты.

Дополнительное оборудование и принадлежности (по запросу):

  1. Ограничители перенапряжений;
  2. Линейные разъединители наружной установки;
  3. Аппаратура связи;
  4. Дополнительное программное обеспечение.

Дополнительное оборудование не входит в состав стандартной поставки, необходимость его включения в комплект поставки должна быть указана в опросном листе при заказе.

Дополнительное оборудование устанавливается вне коммутационного модуля реклоузера.

Условное обозначение реклоузера ПСС

ПСС(У)(2)-10-20/630-50/5-ВВР-БЗП У1

  • ПСС - пункт секционирования столбовой;
  • У - с функцией учета электроэнергии;
  • 2 - двустороннее оперативное питание;
  • 10 - номинальное напряжение, кВ (10 или 35) - обязательный параметр;
  • 20 - номинальный ток отключения, кА;
  • 630 - номинальный ток, А (630 или 1000) - обязательный параметр;
  • 50/5 - коэффициент трансформации трансформаторов тока;
  • ВВР - тип вакуумного выключателя (ВВР, ВВУ, ВВ/TEL и др.);
  • БЗП - тип устройства защиты (БЗП, РС83, БМРЗ и др.);
  • У1 - климатическое исполнение и категория размещения (У1 или УХЛ1) - обязательный параметр.

Технические характеристики реклоузеров ПСС-10 ПСС2-10 и ПССУ-10

ПараметрЗначение
Номинальное напряжение, кв6; 10
Наибольшее рабочее напряжение, кВ6,9; 12
Номинальный ток, А630; 1000
Номинальный ток отключения, кА20
Номинальный ток термической стойкости, кА20
Напряжение оперативного питания, В~220

Ресурс по коммутационной стойкости, не менее

  • при номинальном токе В-О
  • при номинальном токе отключения В-О



3000
100

Степень защиты оболочки корпусаIP54
Диапазон предельных температур, С-60 … +40
Срок службы, лет25


Выбрать реклоузер...
